Miruc measure scope & olympus crosshairs w/encoder

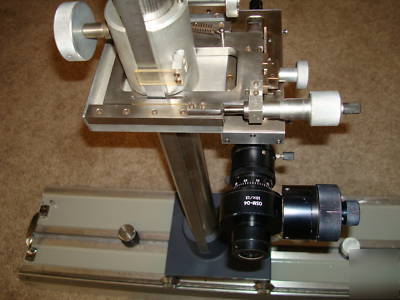

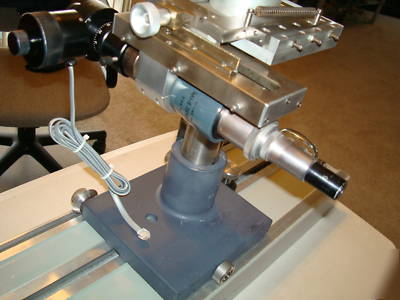

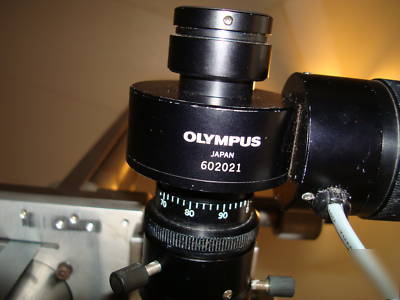

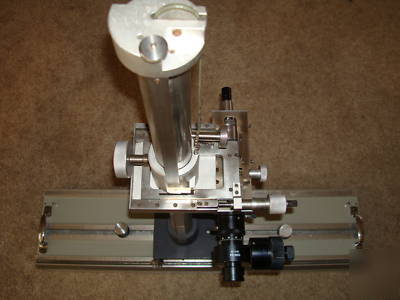

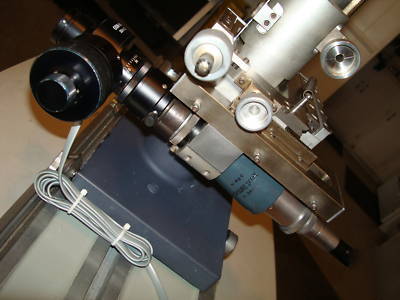

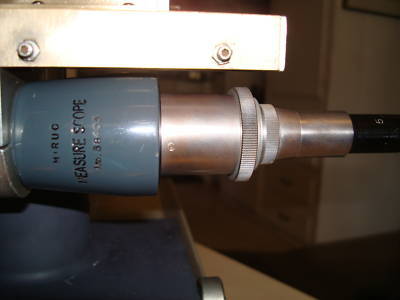

MIRUC MEASURE SCOPE ATTACHED TO AN OLYMPUS CROSSHAIRS
WITH HIGH RESOLUTION GLASS ENCODER
THE BASE IS SOLID ALUMINUM CAST THEM MACHINED.

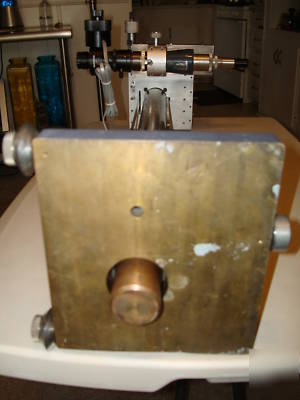

THE TROLLY (X AXIS) IS SOLID BRASS CAST RIDING ON PRECISION GROOVE BEARINGS
THE COUNTER WIEGHT IS SOLID COPPER CONNECTED TO A CABLE TO THE ADJUSTMENT PLATFORM

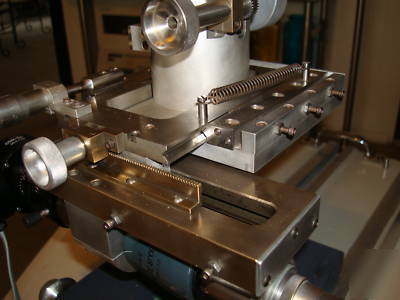

THE COURSE ADJUSTMENTS FOR Z AXIS AND Y AXIS ARE BRASS RACK N PINION
THEN THE SECONDARY MEDIUM ADJUSTMENT FOR THE X AXIS IS A MICROMETER.
THE FINAL ADJUSTMENT IS A GLASS QUADERATURE OUTPUT ENCODER TO BE
CONNECTED TO A COUNTER FOR DIGITAL TRANSLATION OF THE MICROSCOPIC MEASUREMENT
